ZW8-12FG户外智能型带隔离刀看门狗真空断路器(以下简称智能型断路器)用于交流50Hz、电压10-12kV的三
相电力系统，作为分断、关合负荷电流之用，它具有过载及短路保护功能、速断保护功能、定时限延时保护功能、自
动重合闸功能，还可以根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合，以下简称 组合智能型断路器 )
等。该智能型断路器自备电源，可就近遥控操作，备有CT、PT接口，可满足遥测要求。ZW8真空断路器为三相共箱式
断路器，它主要由真空断路器本体和控制器及外置电压互感器三大部分组成，三者通过航空插座及户外密封电缆进行电
气连接，具有故障检测功能，保护控制功能和通讯功能，能可靠判断、检测开关进、出线侧的毫安X零序电流及相间短
路故障电流，实现自动切除单相接地故障和相间短路故障。

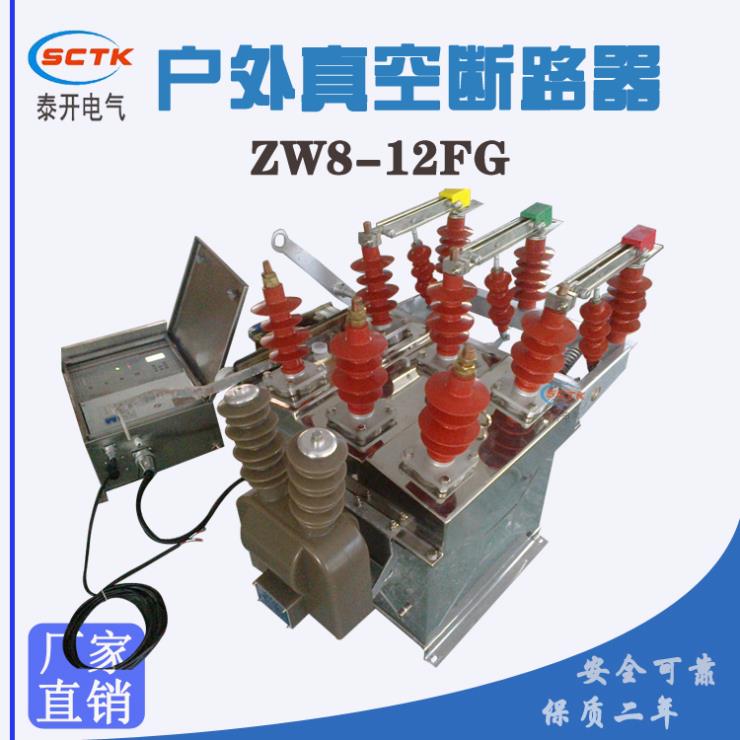

二、ZW8断路器图片：
电动分合闸，也可就地手动储能，手动分合闸。 分、合闸动作速度快，不受电源电压变动影响，且能快速自动重合闸。
四、ZW8断路器控制器的功能：
◇速断保护 ◇过流保护 ◇三次重合闸 ◇事件记录 ◇防涌流保护
◇零序保护 ◇实时时钟 ◇重合闸后加速 ◇实时状态查询 ◇智能掌上电脑控制
◇本地/远程设置定值 ◇故障主动上报 ◇GSM短消息五、ZW8断路器技术参数：
序号
名称
单位
数据
1
额定电压
KV10
2
工作电压
12
3
额定绝缘水平
1min工频耐压
干试
42
湿试
34
雷电冲击耐压（峰值）
75
4
额定电流
A
630
5
额定短路开断电流
KA
12.5/16/20
6
额定电容器组开断电流
A
400/630
7
额定操作顺序
O--0.3s--CO--180s--CO
8
额定短路开断电流开断次数
次
30
9
额定短路关合电流（峰值）
KA
50
10
额定峰值耐受电流
11
额定短时耐受电流
12.5/16/20
12
额定短路持续时间
S
4
13
全开断时间
ms
100
分闸时间
（分励脱扣）
zui高操作电压
15~50
额定操作电压
15~50
zui低操作电压
30~60
合闸时间
25~50
14
机械寿命
次
10000
15
额定操作电压
V
DC，AC：110，220
16
操作机构
A
弹簧机构
17
动触头允许磨损厚度
mm
3
18
重量
kg
152（182带隔离）
19
储能电机额定输入功率
250
20
过流脱扣器
额定电流
A
5
脱扣准确度
％
10
六、ZW8断路器断路器适应范围：
a）海拔高度： 2000米
b）环境温度： 户外 -40℃ ~ +80℃、年平均气温20℃.日平均气温30℃
c）抗震能力： 地面水平加速度0.3g.垂直加速度0.15g同时作用持续三个正弦波安全系数 1.67
d) 日温差：25℃
e）日照强度： 0.1W/cm2（风速0.5m/s时）
f） 风速： 25m/s
g） 覆冰厚度：10mm
h） 运行环境： 户外、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所
i） 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地
七、ZW8断路器的包装：
ZW8-12FG户外智能型带隔离刀看门狗真空断路器包装为木箱包装。八、ZW8断路器的工作原理：1手动操作机构工作原理
1.1储能过程
拉动机构手动储能拉环，或给机构电动储能信号，电动机带动储能拐臂给储能弹簧储能，通过储能保持环节保持此能量。
1.2合闸过程
合闸时，拉动机构手动合闸拉环或给机构电动合闸信号，合闸弹簧能量释放，机构输出轴转动，通过拐臂，连杠带动灭弧室动触头向上运动，与静触头接触，并提供接触压力，同时为分闸弹簧储能，通过机构的合闸保持环节正常扣接使断路器保持合闸状态。
1.3分闸过程
分闸时，拉动机构手动分闸拉环或给机构电动分闸信号，机构的合闸保持环节解扣，在触头压力弹簧和分闸弹簧的作用下，机构输出轴反向转动，通过连杠，拐臂带动灭弧室触头向下运动，动静触头分开，断路器分闸。分闸状态电开关分闸弹簧保持。
1.4过流保护过程
配置电流互感器的断路器，当流经断路器主回路的电流X过互感器额定值时，通过互感器副边输出5A电流，驱动机构内部过流脱扣器，断路器分闸。
1.5延时保护器
能在断路器合闸后避免浪涌电流对断路器的误动作,能保证断路器合闸时有浪涌电流情况下延时0~1.8s(可调)不脱扣,并能在正常工作状态下,准确地测出分断与合闸的工作状态和有否大电流故障,而且能保证脱扣部分可靠工作，断路器在发生短路保护脱扣后,延时保护器自行恢复。
