- 开启方式：卷闸
- 类别：机电
- 使用范围：车库，厂门，商店

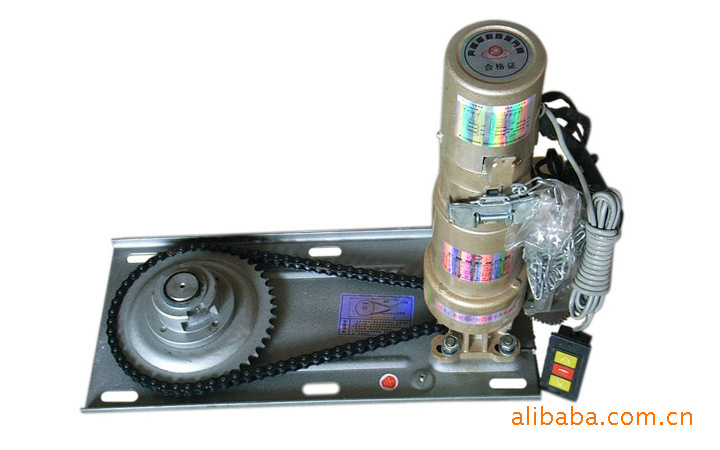

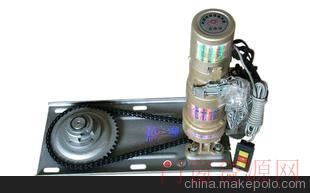

产品简介：
1、通过电力驱动卷帘门的开启与关闭，操作上、下行程由限位开关自动控制，定位精确可靠，开闭安全。2、停电时，可手动操作，方便省力。3、电动机绕组装有过热保护装置，当温度达到 115 ℃ 时，能自动切断电源，保护电机不被烧坏，当温度降至 70 ℃时（约经 8分钟），装置可再次起动使用。4、单相卷帘门机还特设停机时电容自动放电装置，便于安全检修。5、易安装、低噪音、低功耗。
最大提升高度7.5米
● 造型美观，结构先进，马力强劲；
● 安全稳定；
● 噪音低，振动小，功耗小；
● 安装方便，寿命长，性能可靠；
● 配套遥控装置，使用方便；
● 自配储电装置，停电时能正常操作；
● 本机为安全电压，使用更安全；
主要规格及技术参数
型号 | 最大提升门重量(kg) | 最大提升高度(m) | 功率（W） | 额定电流（A） | 输出转矩N.m | 大链轮卷简转速r/min | 卷筒外径（mm） | 链号 |
JQD1P-300 | 300 | 7.5 | 150 | 1.2 | 206 | 5.2 | 140 | 08B |
JQD1P-500 | 500 | 8 | 370 | 3.5 | 343 | 6.2 | 140 | 10A |
JQD1P-600 | 600 | 8 | 370 | 3.5 | 412 | 5.2 | 140 | 10A |
JQD1P-800 | 800 | 8.5 | 380 | 4.7 | 647 | 3.4 | 165 | 10A |
JQD3P-600 | 600 | 8 | 250 | 1.5 | 412 | 5.2 | 140 | 10A |
JQD3P-800 | 800 | 8.5 | 300 | 2.5 | 647 | 3.4 | 165 | 10A |
JQD3P-1000 | 1000 | 9 | 300 | 2.6 | 809 | 6.5 | 165 | 12A |
JQD3P-1300 | 1300 | 9 | 600 | 3.5 | 1401 | 6.5 | 220 | 12A |
安装和调试
1，按正确的产品安装到生产制服（从内到外看）。如果离开了180°后安装的四个锁锁刹车所需的外壳放松，也就是你的手再次壳旋转螺丝，白色按钮开关线（上）绿色（底部）颜色加以扭转。2，链轮支架安装在水平或在安装固定选项0?45°范围内。当车轮支撑板不水平安装时，应旋转壳刹车链环链自然垂直向下，同时在关节特别注意住房和汽车覆盖，确保没有差距，将四个螺丝（对角线制服）拧紧，拧紧的力量，以避免在侦破大使壳，影响刹车制动效果。
★快门（门）机应水平安装，窗帘滚动应同心，水平百叶窗卡毫不拖延现象。
★调整链条下垂度3 - 6mm的（前帘在不调整轴悬挂）。★禁止提拎电机铅管。★快门（门）机电源线一节不小于1mm²。★特别注意防止受潮，雨淋，避免电动卷帘（门）机电线短路，造成快门（门）面烧毁。安装和注意事项
1，本机通常安装在右边侧拉门（从里面看出来）在左边的安装，只需松开紧固螺丝四个刹车住房，外壳身体旋转180。，重固紧，然后打开托盘隔离外壳180个。方向，交换按钮，你可以转接线。2，开机前，请务必按刹车杆（制动盘，以防止粘的启动岛3，电机必须得到保护接地（保护零）。为了确保人身安全，有接地螺钉（与地球符号）链轮支撑板。点击接地要求。4，220 V电源应该了解零线（带标志）电源，避免零线，然后发射台机器上影响了电机使用寿命5，380 V电源不能采取反相序，否则门旅行无法控制音量，并会烧坏电机。
在变化中增加时，应立即掉了下来，调整前的正常使用相序。如果您可以使用临时用电安装，必须避免正式电源相序错。正确是一个白线时按下按钮键电机应逆时针（从与小链底脚投轮）的旋转方向帷幕上涨，限制身体运动只能，见图1。否则会引起控制轧制冲顶，严重损害了帷幕。
调试：极限集滑块螺丝
测试机之前，应先拧松锁紧间距机构序列号3。然后用手拉环打开，链到快门约1米以上的地面，第一次尝试，“最后”，“停止”，“下一步”按钮。观察快门注册，停止下降的特点是灵敏，可靠，如果正常，可以向上或向下帷幕要确定您的位置，然后旋转螺丝套限制数字5，调节触摸轮序列的微动开关第2号，听到“滴选举”的声音，螺丝锁紧螺丝的序列号3，一遍又一遍，所以达到限制要最好的位置，然后拧紧螺丝锁可以用你的手指按。
