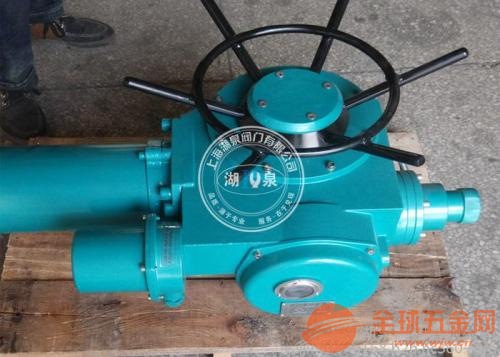

多回转智能一体化电装概述：
Z型电动装置多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。
Z45电动执行器具有功能全、性能可靠、控制系统X、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
多回转智能一体化电装表示方法：
防护/爆等X:W户外型;B隔爆型;Z整体型;T整体调节型。
产品标识:为扬州贝尔生产品牌。
输出轴转圈数:阿拉伯数字表示
输出转速:阿拉伯数字表示，单位r/min(转/分)
连接型式:T表示推力型，I表示电站型，无代号为常规转矩型
额定输出转矩:阿拉伯数字表示，单位kgf/m
产品型式:多回转电动装置
多回转智能一体化电装型号示例:
1.Z30I-18W:多回转电动装置，输出转矩300N?m(30kgf?m)，电站型接口，输出转速18r/min，转圈数60，常规户外型。
2.Z45T-24B:多回转电动装置，输出转矩450N?m(45kgf?m)，推力型接口，输出转速24r/min，转圈数120，隔爆型。
3.Z120-24W/240T:多回转电动装置，输出转矩1200N?m(120kgf?m)，转矩型接口，输出转速24r/min，转圈数240圈，整体调节型。
工作环境和主要技术参数：
3.1电源:常规，三相380V(50Hz)
特殊：三相660V、415V(50Hz、60Hz);单相220V、110V(50Hz、60Hz)
3.2工作环境:
3.2.1环境温度:-20~+60℃(特殊订货-40~+80℃)。
3.2.2相对湿度: 95%(25℃时)。
3.2.3防护类型:户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂，适用于环境为ⅡA、ⅡBXT1~T4组的爆炸性气体混合物
结构
Z型电动装置由电动机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手-电动切换机构、手轮及电气部分组成。其传动原理如图所示。
