广东佛山纸带过滤机生产厂家
一、 工作原理

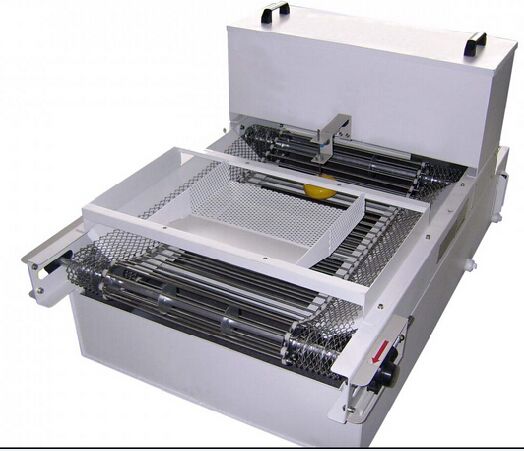

AZL 系列纸带过滤冷却机主要由以下几部分组成:压缩机、液体显示器、冷却环形管、冷却控制系统、减速电机、液泵、传动机构、发讯机构、无纺过滤布（通称纸带）、液箱、传动支架和脏纸箱等。工作时传动机构上的链条、网链是呈弧面状态，铺在上面的无纺过滤布也是呈弧面状态，携带有杂质的污液流到过滤布上时，细微的切屑及杂质被吸附到无纺过滤布上，当堆积在无纺过滤布上的污物增多、将无纺过滤布堵塞时，污液液面上升，浮起液位控制器，发讯机构发讯，减速电机便带动链条、网链运动，污物及脏纸落入脏纸箱，从而实现无纺过滤布的自动更换。无纺过滤布较新后污液液面下降，传动机构停止运转，进入下一工作循环。进入液箱的净液经压缩机冷却后，由液泵送至主机。
二、 功能及特性
AZL 系列纸带过滤冷却机能够充分滤除冷却液（油）中的各类金属、非金属杂质，尤其适用于各类磨床、珩磨机。当污液流到无纺过滤布上时，细微的切屑及杂质被吸附到无纺过滤布上，它们自身也变成了过滤层参加过滤，增加了无纺过滤布的过滤效果。由于无纺过滤布是呈弧面状态工作的，即增加了有效过滤面积，又减少了占地面积。当被过滤液体中的磁性物体比较多时，可以通过增加磁性分离器，实行两级过滤；即先由磁性分离器分离出磁性物体，再由无纺过滤布进行过滤，可以有效降低无纺过滤布的消耗量，改善过滤效果。
三、适应机床
l CNC 车床
l CNC 磨床
l CNC铣床
l CNC综合加工中心机
l CNC内外径珩磨机
四、 技术参数
型 号
AZL 15
AZL 25
AZL 50
AZL 100
AZL 150
AZL 200
冷却能力kcal/h
4000
6000
12000
18000
24000
36000
电 源 v/hz
380v/220v 50/60hz
功 率 hw
0.6
0.8
1
1.6
1.6
2.1
负 荷 电 流 A
4.2
6
7.8
7.8
8
10.3
压缩机功率 kw
1.2
1.5
2
3
4
5
冷 媒 type
134A/22
134A/22
22
22
22
22
流 量 L
15
25
50
100
150
200
冷却温度 ℃
2315158289898-28
23-28
23-28
23-28
23-28
23-28
主要经营 佛山市南海琦玖节能设备有限公司自成立以http://www.mczyw.com来，一直专注于研究、开发和专业制造各种优质磁性分离器；油水分离器；纸带过滤机；切削液冷却机；油雾吸收器；倒角机等机械设备。澳源在不断的创新、改进，为广大客户提供优质的产品。坚持以客户和市场为导向，提供高品质和服务的信念，把握时代的机遇，与时俱进，共同发展，共同进步，设计美好的明天！。
