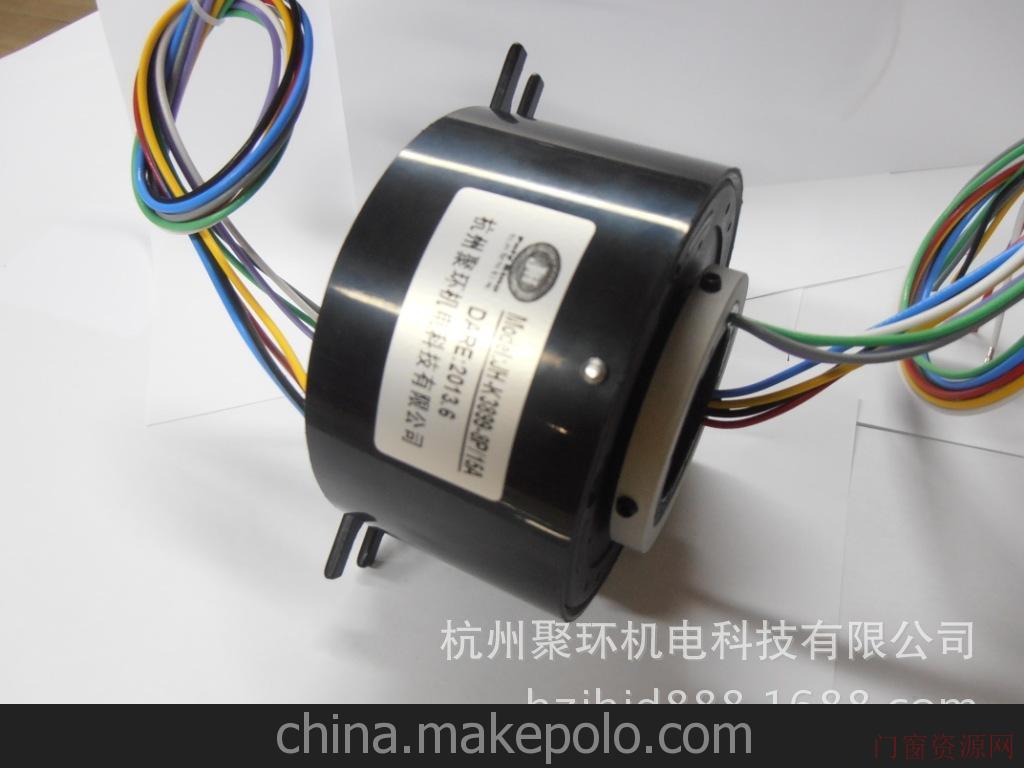

- 品牌/型号：杭州聚环机电/JH-K
- 加工定制：是
- 品牌：杭州聚环机电
- 型号：JH-K
- 规格：过孔直径30mm,外径99mm,额定每环电流10A
- 适用范围：自动旋转门、工厂自动化、电力、仪器仪表、金融、冶金、医疗、化工、机械设备、航空、军事、等机电设备
- 产品认证：CE ROHS ISO9001
- 特点：模块化生产、安装方便、免维护、合金材料、寿命长.
- 产品规格：过孔直径30mm.35mm.38.1mm.外径99mm,
◆产品特点
滑环适合应用在任何旋转体的电压、电流、高频、热电偶、电脑信号、,PLC控制, 数字/模拟视频、数字音频、千兆以太网、传感器信号及电力在360度无限制旋转中传输.连通.接续。采用先进的纤刷技术，免维护，无需润滑油；每路多点接触，低接触压力，低噪音和低接触磨损，超长的使用寿命；标准化、模块化设计，产品规格齐全，并能为客户量身定制所需要的产品
◆产品定制
额定电流、电压、额定转速、工作温度、路数、外壳材料及颜色、外型尺寸、专用导线、导线出口方向、导线长度、防护等级、端子类型
◆典型应用
工业机器-加工中心、旋转工作台、重型设备塔台、电缆卷盘、试验设备、包装设备、堆垛机、磁性离合器、工艺控制设备、旋转传感器、紧急照明设备、机器人、展览/显示设备、医疗设备
◆电气技术指标
指标名称 | 指标参考 |
通路数 | 1—48路或更多 |
额定电流 | 标准5A/环 |
额定电压 | 380VAC（功率P），240VAC/VDC（信号S） |
导线规格 | AWG16（功率P），AWG22 镀银铁氟龙绝缘（信号S） |
导线长度 | 标准300mm或根据客户要求提供 |
绝缘体强度 | 500VAC@50Hz，60S |
绝缘电阻 | ≥1000mΩ/500VDC（功率P），，≥500mΩ/500VDC（信号S） |
动态电阻变化值 | <0.01Ω |
◆机械技术指标
指标名称 | 指标参考 |
工作速度 | 0~500rpm |
工作温度 | -20℃－+80℃ |
工作湿度 | 60%RH或更高 |
接触材料 | 贵金属 |
壳体材料 | 工程塑料或铝合金 |
力矩 | 6环产品为0.1N×m,每增加6环加0.03N×m |
防护材料 | IP51或更高 |
◆外形尺寸
CAD图纸 |
|
◆典型产品型号
产品型号 | 功率P(10A、15A) | 信号S(2A) | 总通路 | L--滑环长度(mm) |
JH-K3099-6P | 6 | - | 6 | 54 |
JH-K3099-12S | - | 12 | 12 | 54 |
JH-K3099-12P | 12 | - | 12 | 78 |
JH-K3099-6P12S | 6 | 12 | 18 | 78 |
JH-K3099-24S | - | 24 | 24 | 78 |
JH-K3099-18P | 18 | - | 18 | 102 |
JH-K3099-6P24S | 6 | 24 | 30 | 102 |
JH-K3099-12P12S | 12 | 12 | 24 | 102 |
JH-K3099-36S | - | 36 | 36 | 102 |
JH-K3099-24P | 24 | - | 24 | 126 |
JH-K3099-6P36S | 6 | 36 | 42 | 126 |
JH-K3899-12P24S | 12 | 24 | 36 | 126 |
JH-K3899-18P12S | 18 | 12 | 30 | 126 |
JH-K3899-48S | - | 48 | 48 | 126 |
◆型号说明
