- 品牌/型号：拓胜/TS6000
- 加工定制：是
- 品牌：拓胜
- 型号：TS6000
- 类型：超声波流量计
- 测量范围：见资料（m3/h）m³/h
- 精度等级：见资料
- 公称通径：见资料（mm）mm
- 适用介质：见资料
- 工作压力：见资料（MPa）MPa
- 工作温度：见资料（℃）℃
产 品 简 介

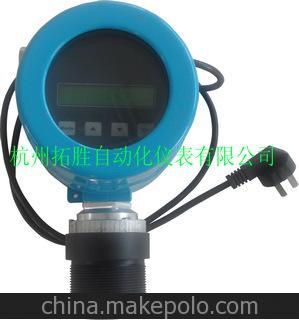

TS-6000型超声波明渠流量计采用超声波、以非接触的方式测量明渠堰槽内的水位高度，再由微处理机自动换算出对应的流量值。仪表测流量时，液晶显示瞬时流量及累计流量；测液位时则显示液位及上下线报警指示。仪表采用了EEPROM数字存储器，停电后可以确保仪器内数据不会丢失。
TS-6000型超声波明渠流量计与各种国家标准堰或槽配套，可广泛用于各种渠、满管、非满管，各类水质排放总量的计量或监测，测量结果及传感器本身不受被测水质量特性的影响，寿命长，稳定可靠，安装维护方便，读数简捷。YL-6000型超声波明渠流量计还内置了多种不同算法，适合多种标准水堰，精度较高，可选配通讯接口或打印接口，易于同其它DCS系统连接，以实现工业的远程监测、控制。
TS-6000型超声波明渠流量计可以用来连续监测明渠中污水的流量并累计流量，也可以作为非接触式液位计使用，适用于水利、水电、环保以及其它工农业明渠条件下的流量测量。
仪表组成

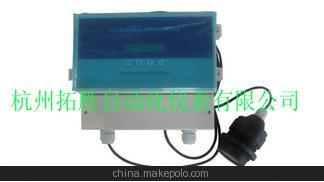

TS-6000型超声波明渠流量计由XPS系列超声波换能器（内置数字温度传感器）、TRS系列现场变送器组成。如下图所示。它可以单独完成对流量的监测，同时也可以通过4~20mA或RS485连接到各种DCS系统中，为工业的自动化运行，提供实时的流量数据。
主要技术参数
耐酸耐碱型 | 普通非防爆型 |
型号：TS-6000P | 型号：TS-6000N |
测量范围：0.1升/秒～10米3/秒 | 测量范围：0.1升/秒～10米3/秒 |
累计流量：99999999米3 | 累计流量：99999999米3 |
测量精度：3‰ | 测量精度：3‰ |
重复精度：1‰ | 重复精度：1‰ |
盲区：0.25m～0.5m | 盲区：0.25m～0.5m |
测距范围：0～10m | 测距范围：0～10m |
测距精度： 3‰ | 测距精度：3‰ |
测距分辨率：1mm | 测距分辨率：1mm |
频率：40KHz / 24KHz | 频率：40KHz / 24KHz |
方向角：4°/ 6°（全角） | 方向角：4°/ 6°（全角） |
压力：4个大气压以下 | 压力：4个大气压以下 |
显示：自带LCD显示液位高度 | 显示：自带LCD显示液位高度 |
输出：4～20mA、RS485特力声协议 | 输出：4～20mA、RS485协议 |
应用场合：酸碱等腐蚀性强的环境 | 应用场合：普通场合 |
供电电压：DC24V/AC220V，防雷装置内置 | 供电电压：DC24V/AC220V，防雷装置内置 |
环境温度：－20℃ ～ ＋60℃ | 环境温度：－20℃ ～ ＋60℃ |
防护等级：IP65 | 防护等级：IP65 |
安装使用说明
1、安装指导
1.1仪表安装要求
◇仪表的发射面一定要与液体表面水平；
◇仪表发射面与最低液位之间距离H应
小于仪表最大量程；
◇液体的最高液位不得进入换能器的
盲区；
◇换能器的下方不得有障碍物，最好在
液位正上方；
◇L为仪表离固定支架距离。若固定支
架不光滑或有凸出物时，应使L大于
0.5m；
◇仪表应安装在液面比较平缓的地方。
1.2仪表安装示意图
如图所示，利用固定支架将TS-6000型超声波明渠流量计安装于被测液体正上方，仪表一般安装在距堰板上游L＝0.6～1.2m左右水流较平缓的地方，高度h＝1.5m左右。电源及通信线通过镀锌钢管连接到控制室。
贮存、运输条件
TS-6000型超声波明渠流量计在包装后,可用汽车、火车、轮船、飞机等运输工具运输，在运输中应避免碰撞、跌落、雨雪的直接淋袭和日光暴晒。
TS-6000型超声波明渠流量计应存放在温度0～+40℃，相对湿度不大于85%的仓库内，且周围不含有腐蚀性气体。
售 后 服 务
1 仪器保修一年，设备终身维护，本公司长期提供备品、备件。
2对用户提出故障、问题，根据情况及时给予答复，拿出解决方案。对于问题严重，一时难以解决的，可提供备用机，保证用户正常生产使用
